Systemopbygninger til ventileret facadesystem
Facadesystem med mange opbygningsmuligheder
StoVentec er vores enkle og robuste facadesystem som regnskærmsbeklædning. Systemet har været anvendt i mange år og vi har mange referencer fra hele verden - og klimazoner.
En ventileret facade er på mange måder perfekt til det fugtige vejr i Danmark. En ventilationsspalte bag facadepladen sikrer at indtrængende fugt kan diffundere væk.
Læs mere på denne side hvordan du opbygger en ventileret facade.
For the love of building. Omsorgsfuldt byggeri
Hvorfor vælge Ventec?
Det ventilerede to-trinstætnede StoVentec facadesystem er alsidigt med mange muligheder. Systemet er baseret på en pudsbæreplade, som hedder StoCarrier Aero, mens næsten alle andre systemkomponenter har variationer.
Det er således muligt selv at vælge en slutoverflade – se muligheder her – men også underkonstruktionen, der bærer StoCarrier Aero-pladen er der variationer på, som præsenteres længere nede på denne side. De forskellige underkonstruktioner er tilpasset forskellige bærende konstruktioner, fx om du har en let konstruktion af metal eller træ eller en massiv beton- eller teglvæg som bærer.
Opbygning
Fælles for alle opbygningerne er at de har en ventilationsspalte direkte bag pudsbære-pladen. Dette giver ekstra sikkerhed mod indtrængende fugt, da det vil blive ventileret bort inden det kan trænge ind i den bagved liggende bagvæg. Ventilationsspalten kan opbygges både med trælister eller uorganiske metalprofiler, som vist i de forskellige løsninger længere nede på denne side.
StoCarrier Aero pladerne monteres i forbandt, de stødes op mod hinanden og fastgøres mekanisk i afstandslisterne med skruer eller klammer. Der er beskrevet særlige løsninger til vinduesfalse mm. i vores detaljetegninger.
Vidste du at StoCarrier Aero kan tåle at stå upudset et halvt år, således at man kan montere dem om vinteren og pudse dem om foråret.
Når pladerne er korrekt monteret kommes grundpuds (fx StoArmat Classic Plus) og armeringsvæv på. Grundpudsen binder sammen med armeringsvævet facaden sammen og skaber en stærk overflade, der samtidig er tilpas fleksibel så man kan undgå revner når facaden bevæger sig pga. termisk påvirkning mm. Der findes forskellige armeringsprofiler, som anvendes til på enkelt vis at ekstra sikre særligt udsatte steder som åbninger og hjørner samt afdrypningsprofiler til top og bund af facadeopbygningen. Armeringsnettet placeres i den yderste tredjedel af grundpudsen, det er vigtigt at sikre at det er fuldstændigt dækket af grundpuds.
Når grundpudsen er fuldstændig tør påføres den ønskede slutoverflade. Det er muligt at kombinere fugefrie pudsoverflader med tegl, natursten og dekorationsprofiler. Find inspiration her.
Færdige elementer
StoVentec systemet egner sig også fortrinligt til færdige elementer. Se vores opbygning nederst på denne side. Det er muligt at bestille færdige glaspaneler, baseret på StoVentec-pladen fra Sto. Men produktion af lette præfab-elementer afsluttet med StoVentec systemet er ligeledes muligt.
Nyttige links
Arbejdsbeskrivelse | PDF 6,2 MB, Systembeskrivelse | PDF 0,3 MB, Funktionsbeskrivelse | DOC 0,5 MB, Tjekliste | PDF 0,2 MB, Brandklasse | PDF 0,1 MB, Vedligeholdelse | PDF 0,1 MB.
StoVentec med puds: StoVentec R
StoVentec med teglsten: StoVentec C
StoVentec med natursten: StoVentec S
Færdige prefabelementer med glas og Ventec: StoVentec Glass
Hvad består en Ventec-plade af?
StoCarrier Aero består af ca 70% genanvendt glasgranulat fra fx gamle flasker og glas. Glasgranulatet er bundet sammen med et bindemiddel og samlet i et glasfibervæv.
Siden sin udvikling for omkring 30 år siden har pladen gået sin sejrsgang over hele verden. Kombinationen af glasgranulat og glasfibervæv giver den nemlig en lang række fordele Pga. sin lave vægt og lette bearbejdning er det nemt at arbejde med pudsbære-pladen. En standard-plade på 1200x800x12 mm vejer således under 6 kg og kan tilskæres med en kniv eller en håndsav. Det er ligegyldigt hvordan du vender pladen og den er klar til at blive pudset på med det samme (nogle pudser kræver en forpriming).
Links

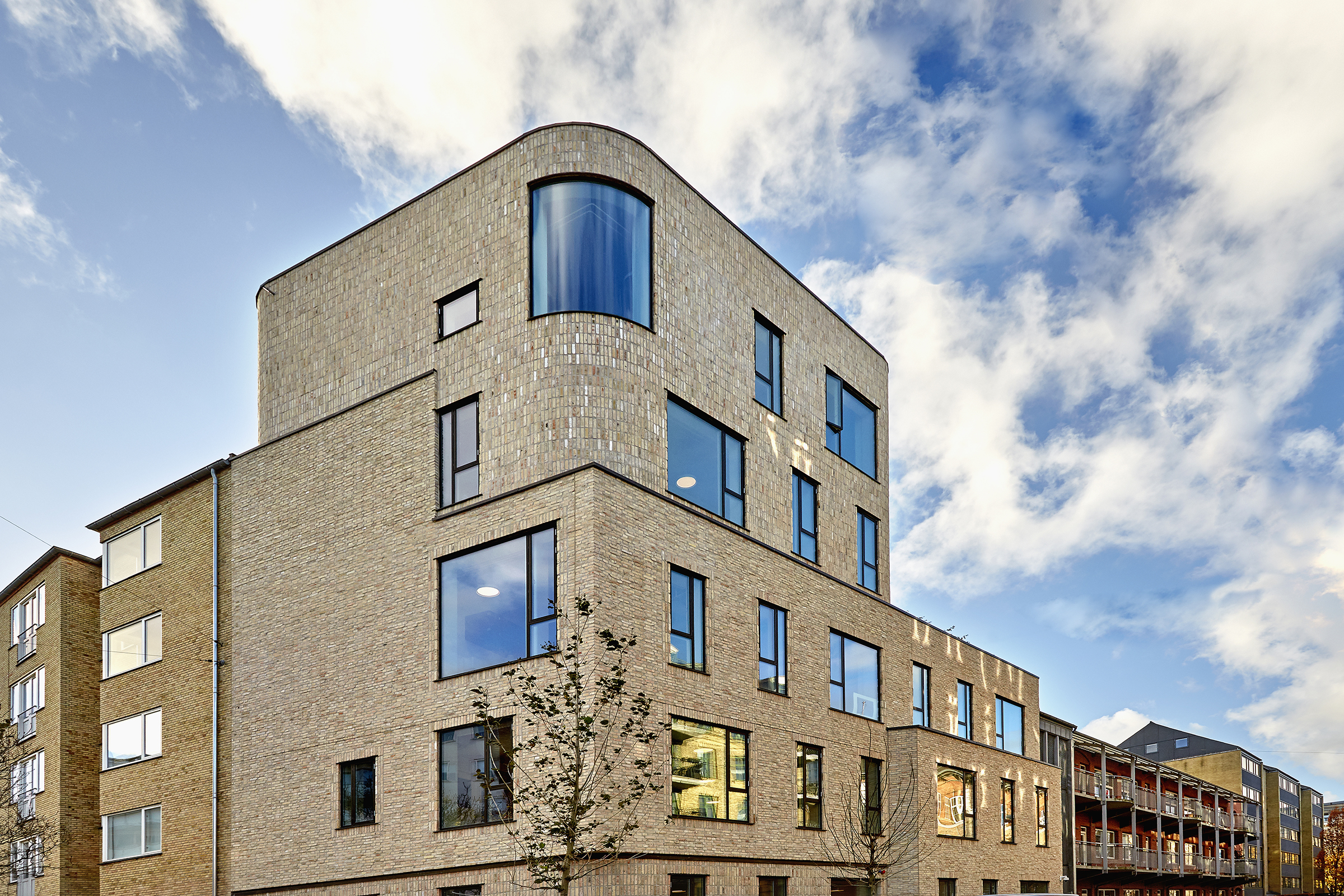

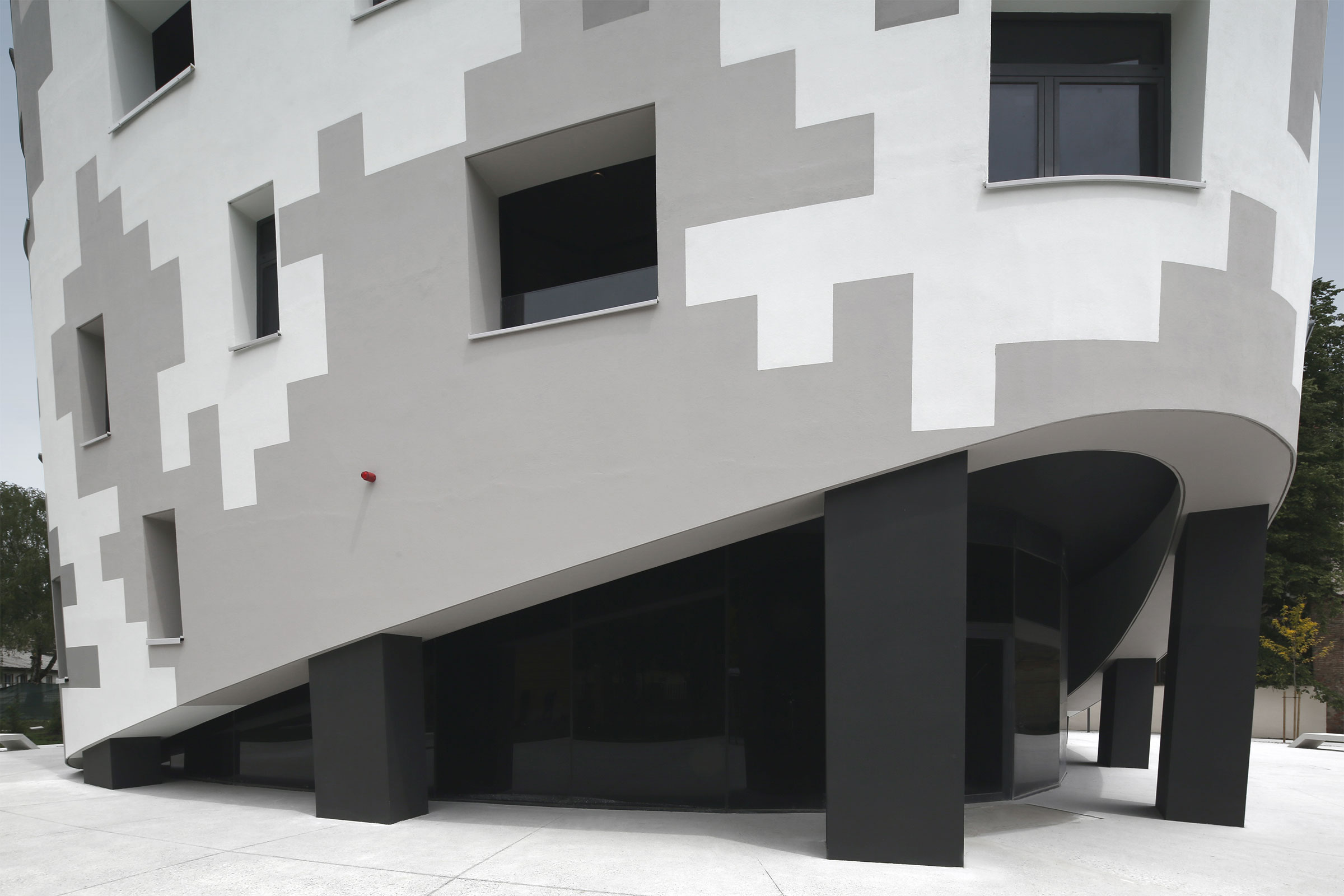

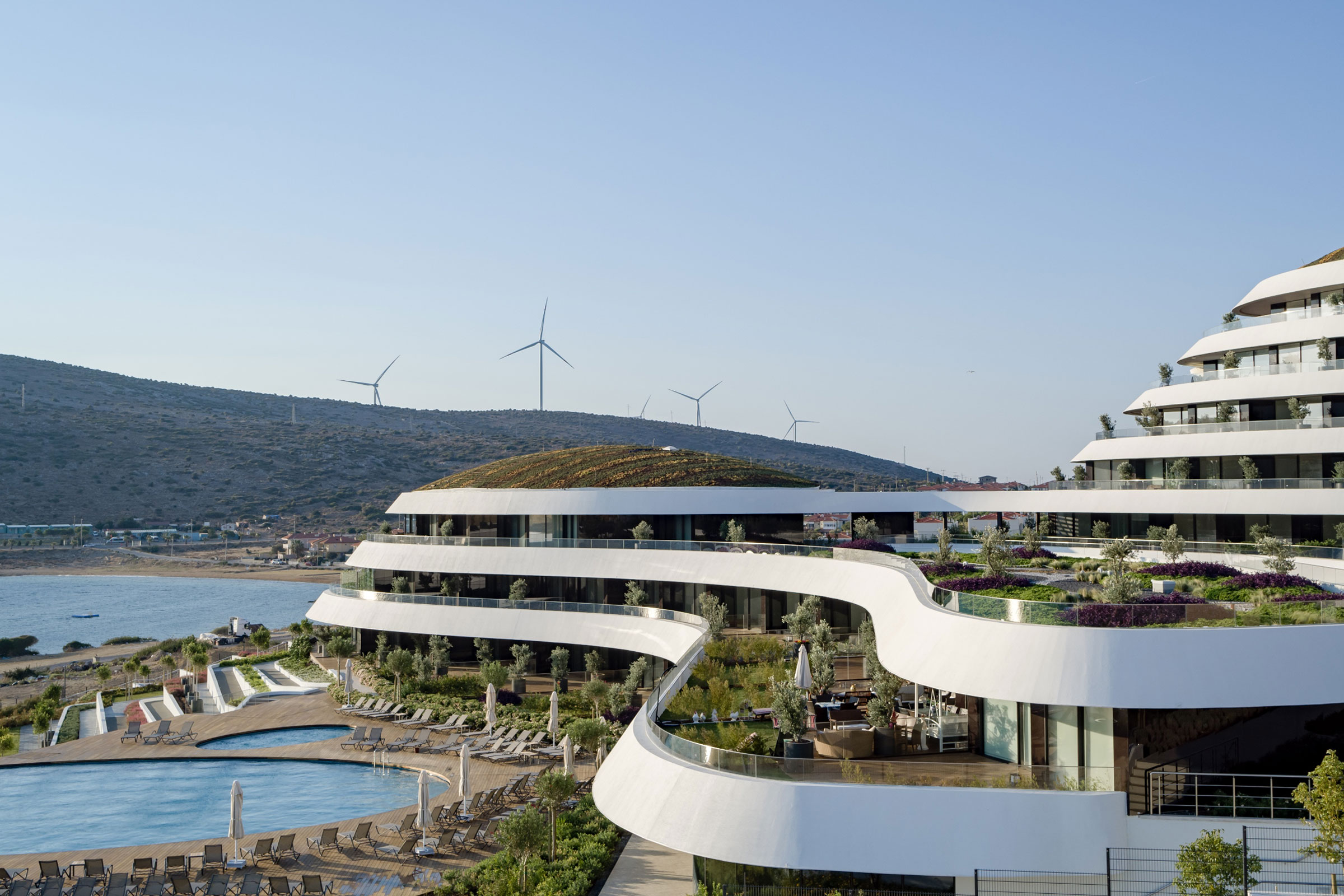

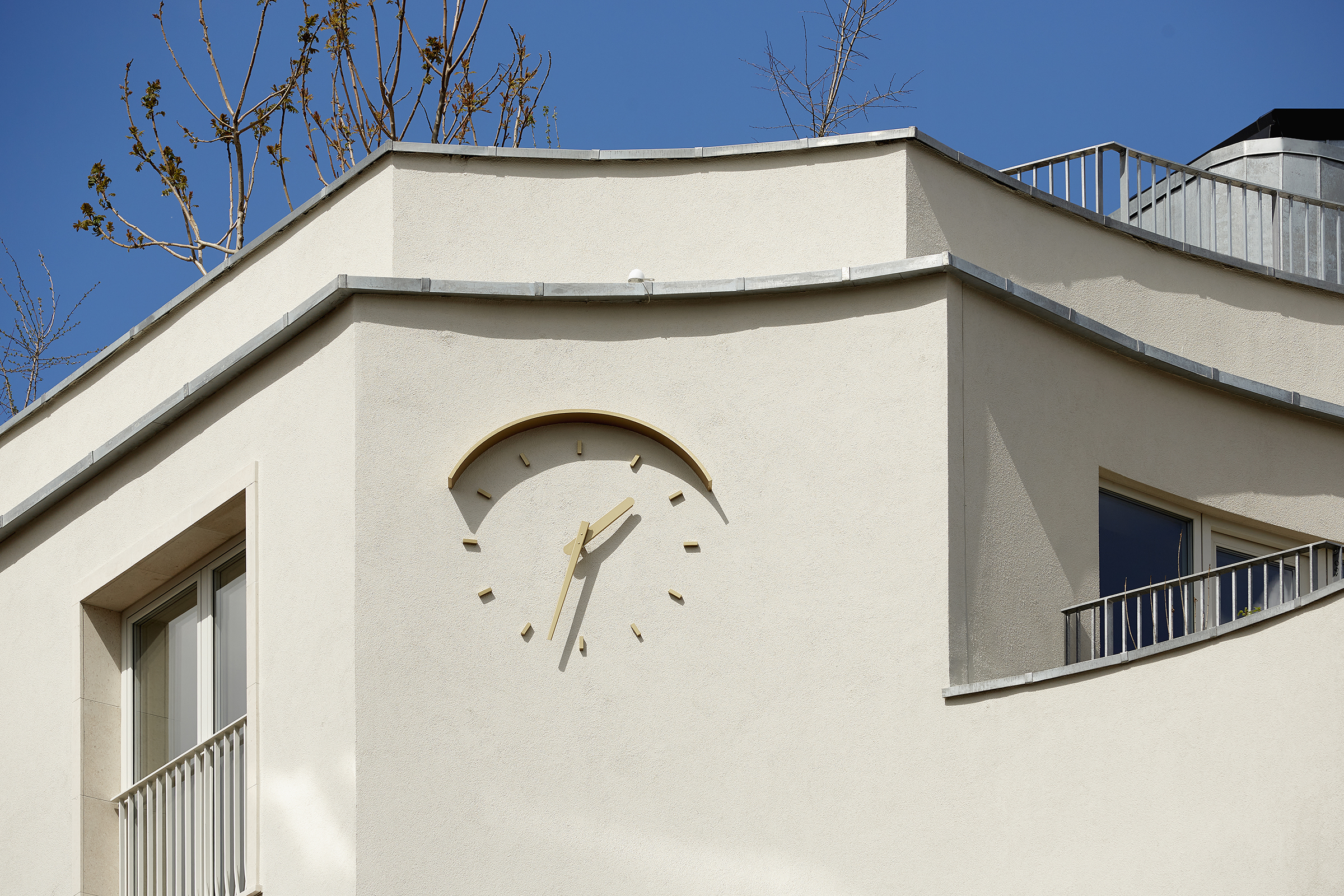

Krumme facader
Det er muligt at få krumme fugefrie facader med StoVentec-systemet.
Ved facader med kurver større end 8 meter kan den normale StoVentec-plade anvendes. Men ønskes en krumning med en radius mellem 0,5 og 8 meter har Sto særlige plader, der er slidsede.
Ønskes facader med mindre radius end 0,5 m anbefaler vi en løsning med StoDecoprofiler.

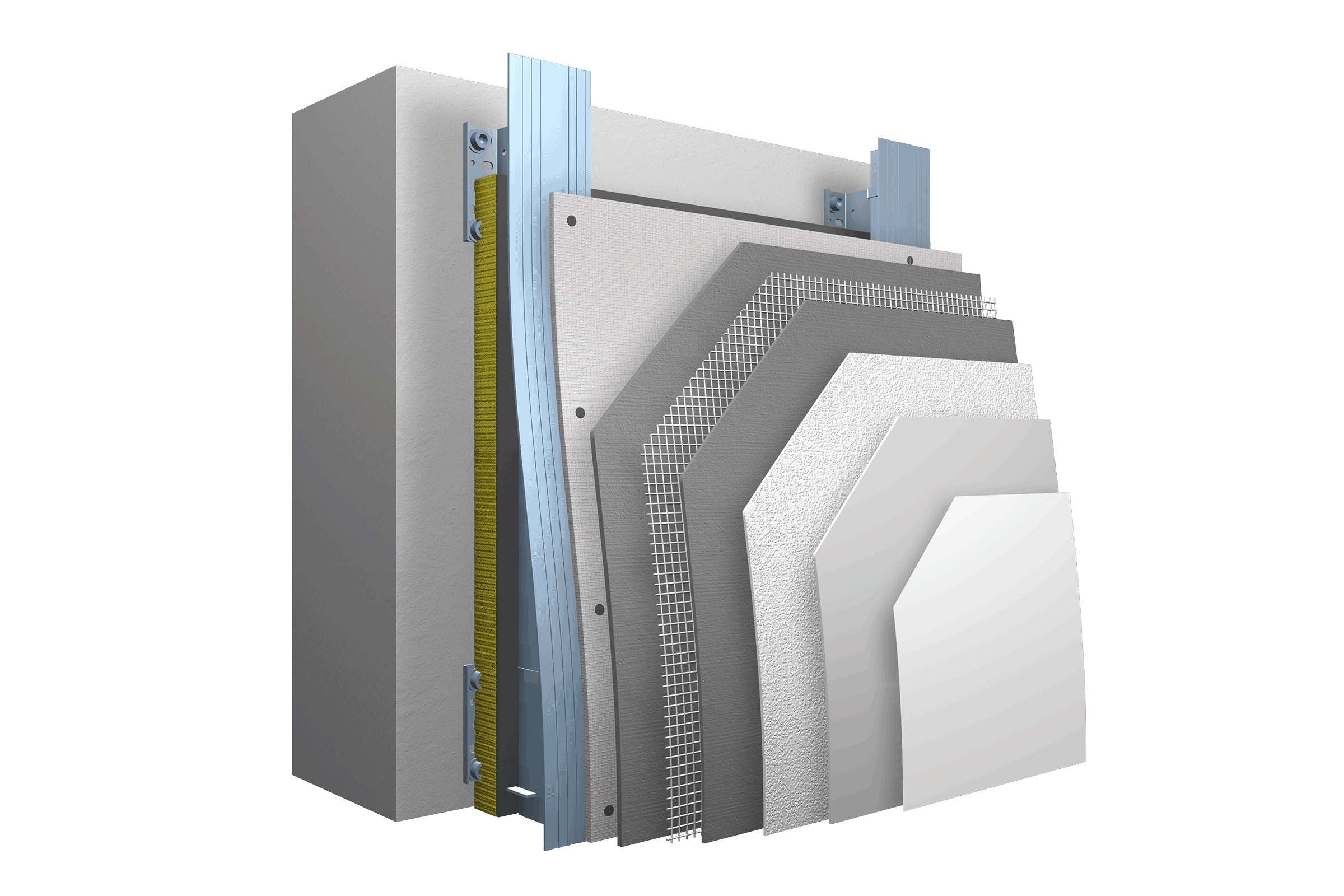

StoVentec-T-profil systemet er fleksibelt.
Det er således muligt ikke bare at få enkelt krumme- men også dobbelkrumme facader.
Underkonstruktionens vægholdere monteres i ønsket længde og forbindes med T-profilet, der optager bøjningen.
Slutteligt monteres StoVentec-pladen, der afhængig af den ønskede bøjning monteres som den er eller er slidset på bagsiden.
Kontakt os gerne for rådgivning om dette.
Tekniske egenskaber
StoCarrier Aero kort
| Standardstørrelser [mm] | 2400x1200x12 1200x800x12 |
| Densitet | 500 kg/m3 |
| Vægt | 6 kg/m2 |
Bagkonstruktioner
StoVentec kan monteres på en lang række bagkonstruktioner - både på lette og tunge konstruktioner.
Konstruktion til massive bagvægge
Stål hatteprofiler på let konstruktion
Trælægter på let bagkonstruktion
Fleksibel underkonstruktion til renoveringer, let og tung konstruktion
Prefab elementer
Bagkonstruktion til massive vægge
StoVentro Y er en underkonstruktion med stål- og aluprofiler. Det er en fleksibel underkonstruktion, der er god til at skabe en fleksibel facade.
Profilerne monteres på en massiv bærende bagvæg af fx beton eller tegl. Bærearme monteres, de kan have en dimension op til 600 mm.
Vindtæt isolering monteres mellem bærearmene i valgfri tykkelse således der skabes en luftspalte yderst på minimum 20 mm.
På bærearmene monteres lodrette T-profiler hvorpå StoCarrier Aero skrues fast.
Grundpuds og net klæbes herefter inden den valgfrie slutbeklædning opklæbes.
Bagkonstruktion til lette bagvægge
Montering med stål hat-profil
Montering med vores hatte stålprofiler er vores standardløsning. Her kombineres pris og kvalitet.
Profilerne monteres typisk vandret på en vindspærrende afdækning hvorefter StoCarrier Aero-pladen fastgøres i profilet.
Profilet er hullet således det muliggør krydsventilering uden at optage ekstra plads.
Bagkonstruktion til lette bagvægge
Montering med trælægter
StoCarrier Aero pudsbærepladen kan godt monteres på trælægter.
Trælægter på minimum 22x70 mm monteres lodret på en passende vindspærreplade.
Bemærk: Det er meget vigtigt at anvende tørt træ, da man ellers kan risikere at der kommer vrid i konstruktionen, som forplanter sig til facaden.
Fleksibel underkonstruktion til renovering
StoVentro x er den fleksible underkonstruktion til lette og tunge bagvægge.
Systemet er særligt udviklet til renoveringer, da dets fleksible underkonstruktion nemt udligner ujævnheder i den eksisterende facade.
Nye ankre monteres i den eksisterende facade sammen med den nye isolering. Yderst på ankrene er en gevindstang og når den medfølgende disc efterfølgende skrues på kan man på enkelvis sikre en hel lige facade på trods af et skævt underlag.
StoVentec hat-profilet monteres slutteligt på discene inden Ventec-pladerne kan monteres.
Der er udarbejdet en specifik arbejdsbeskrivelse til StoVentro X underkonstruktionen. Find den her | PDF 9 MB.
Underkonstruktion til færdige elementer
Til færdige elementer anbefales det at anvende vores bagkonstruktion med agraf-profiler.
De særlige profiler gør at man kan montere færdige elementer uden skruer blot fastholdt ved hjælp af tyngdekraften.
Agrafprofilet monteres vandret på fx T-profiler eller hat-profiler. De færdige elementer er monteret med et andet profil som passer sammen med agrafprofilet og skubbes herefter ned i dette således elementet er fastholdt.
Elementerne monteres normalt med en luftspalte mellem sig på omkring 1 cm.
Vores StoVentec Glass paneler er eksempler på færdige elementer. De bestilles på mål og kan monteres direkte agraf-profilerne.
Men det er også muligt at samarbejde med en producent af lette præfab elementer og lave færdige elementer selv. Kontakt os gerne for råd og vejledninger til dette.
